Cara Mengkoneksikan Jaringan Antar Switch Pada Cisco Paket Tracer

Paket tracer adalah sebuah aplikasi keluaran cisco yang berfungsi sebagai simulasi. Aplikasi ini dapat digunakan untuk simulasi dari desain, konfigurasi, hingga troubleshooting. Pengguna dapat secara langsung mengatur dan mengkonfigurasi jaringan yang akan didesainnya  selayaknya pengguna secara nyata seakan-akan di depan komputer yang terhubung ke jaringan. Tampilang yang interaktif dan kompleks sehingga memungkinkan pengguna dapat mengembangkan kemampuan dalam mengatur jaringan secara interaktif dan menarik, sehingga kita dapat bermain sambil belajar dari aplikasi ini.

Sekarang kita akan mempelajari cara pengkoneksian antar switch...

Ikuti langkah-langkahnya ya..

1. Buka aplikasi cisco paket tracer yang udah kamu install.

2. Tambahkan switch ke dalam area kerja yang terdapat di menu bagian bawah. Sebenarnya ada dua buah, cuma kita selesain satu-satu dulu ya..

3. Selanjutnya, tambahkan juga beberapa PC, disini saya memakai 4 buah PC.

4. Lalu, ganti nama switch dan PC nya sesuai yang kamu mau supaya lebih menarik. Di sini nama-namanya yaitu :

switch  1 : NOVIA NINGSIH

PC_1

PC_2

PC_3

PC_4

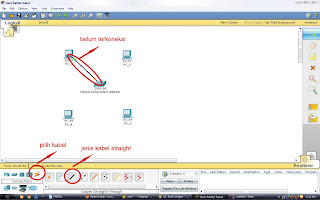

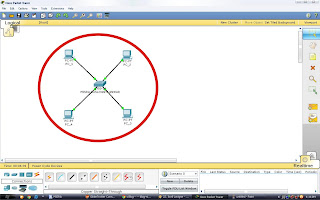

5. Sekarang kamu masukin tuh kabel supaya bisa terkoneksi, pilih kabel straight ya. Diujung kabel ada warna, kalau warnanya masih merah berarti itu belum terkoneksi, kalau warnanya sudah hijau berarti udah terkoneksi. Tunggu aja sebentar sampai warnanya berubah jadi hijau. Begitu juga buat PC yang lainnya, beri kabel straight lalu tunggu berubah sampai hijau.

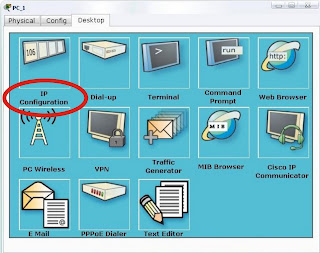

6. Disini kamu beri IP di masing-masing PC. Caranya kalau warna kabelnya sudah hijau doble klik aja di PC yang mau diberi IP. Kemudian klik menu desktop, pilih IP configuration.

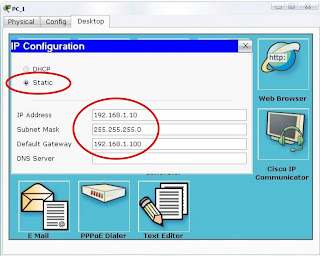

7. Sekarang baru deh kamu tentuin IP nya, sebelumnya pilih yang static ya. Gitu juga bagi PC yang lainnya.

Di sini, IP yang saya pakai yaitu :

PC_1 : 192.168.1.10

PC_2 : 192.168.1.20

PC_3 : 192.168.1.30

PC_4 : 192.168.1.40

IP Gateway : 192.168.1.100

8. Kalau IP nya udah kamu tentuin, begini nih jadinya..

9. Supaya lebih pasti antar PC tersebut udah terkoneksi atau belum, beri perintah ping ip masing-masing PC.

Caranya double klik di PC yang mau kamu beri perintah ping, lalu pada menu desktop pilih command prompt.

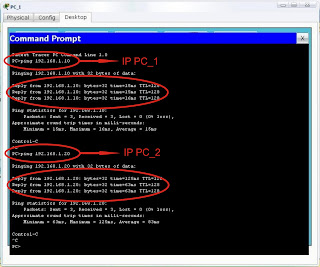

lalu tulis aja perintah ping (ip PC yang mau dites udah terkoneksi atau belum), kalau time nya jalan berarti udah konek. Begini nih..

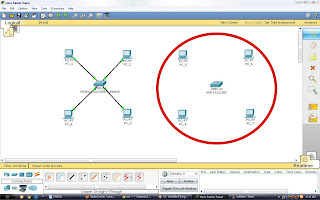

10. Masukin lagi 1 buah switch dan beberapa buah PC.

11. Ulangi langkah 5 sampai 7, nama switch, PC, dan IP gak boleh sama ya...

switch 2 : NIM 10111093

PC_5

PC_6

PC_7

PC_8

Berikut daftar IP nya :

PC_5 : 192.168.1.11

PC_6 : 192.168.1.22

PC_7 : 192.168.1.33

PC_8 : 192.168.1.44

IP gateway : 192.168.1.100

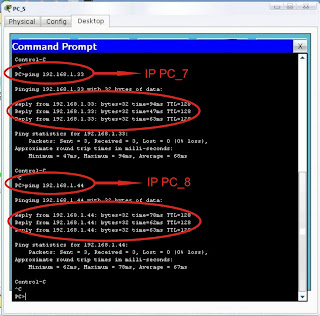

12. Ulangi langkah 9 untuk memastikan sudah terkoneksi atau belum. Berikut contoh bahwa sudah terkoneksi.

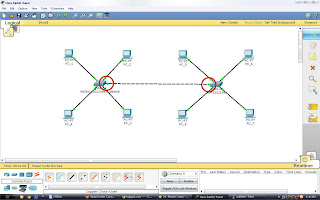

13. Nah, dilangkah ini akan kita hubungkan antara switch 1 dengan switch 2 agar PC pada switch 1 dapat terhubung dengan PC pada switch 2. Caranya adalah dengan menggunakan kabel cross diantara swtich tersebut.

Jika pada ujung kabel berwarna merah berarti belum terhubung. Tunggu beberapa saat sampai warnanya berubah menjadi hijau.

14. Selanjutnya, kita akan tes ping dari PC pada switch 1 ke PC yang ada di switch 2, begitu juga sebaliknya.  Ini hanya untuk memastikan apakah jaringan tersebut sudah terhubung.

Alhamdulillah, akhirnya siap juga ni...

simpel kan?

semoga bermanfaat ya...

Menjalankan Langkah-Langkah Dasar Mikrotik

                Bagi Bloger* yang baru belajar mikrotik, pengin tau begimane cara menggunakan langkah* pada mikrotik ?? Mmmm… Gampang aja, kamu dapat langsung baca di hasil postingan kami di bawah ini. Di jamin KHALALL Deghh..hehe

Ok, sebelumnya kamu harus install dulu OS Mikrotik nya,.. setelah kamu install dan menjalankannya, Nah.. lanjutkan dg langkah* berikut..^_^

1.       Mmm.. setelah Mikrotik nya telah di jalankan, maka akan muncul tampilan berikut,,disini kamu harus Login terlebih dulu agar kamu dapat melakukan langkah* berikut nya

2.       Gambar berikut pertanda kamu telah melakukan login, Pada bagian ini kamu cukup menekan tombol Enter aja

3.       Nah, ini dia langkah pertama untuk melakukan perintah* nya..

Kamu dapat meng-edit nama Identity kamu sesuai keinginan kamu, dengan perintah :

[admin@mikrotik] > system identity edit name

4.       Kemudian setelah nama nya di edit, kamu harus save&quit dengan menekan tombol Ctrl+C, maka nama nya akan terganti.

5.       Setelah nama terganti langkah selanjutnya kamu mulai memasukkan Ip Address untuk masing* virtual agar dapat saling terkoneksi. Dilanjutkan dengan melihat IP yang udah kamu Set.

Misal pada Virtual Darussalam, kami menggunakan Ip 192.168.1.1/24

[admin@mikrotik] > ip address add address=192.168.1.1/24 interface=ether1

untuk melihat IP

[admin@mikrotik] > ip address pr

6.       Kemudian, setelah kamu masukkan IP Address lanjutkan dengan perintah Ping Ip Address sebagai pengecekan apakah IP yang kamu gunakan sudah dapat terkoneksi dengan baik. Dan dilakukan juga dengan ping Ip Addres ke virtual yang lainnya, supaya kita dapat terkoneksi ke virtual yang lainnya .

[admin@mikrotik] > ping 192.168.1.1 (IP yang kita gunakan)

7.       Setelah kamu berhasil melakukan ping IP address, langkah selanjut nya adalah kamu melakukan system telnet lalu masukkan IP Router yang akan di koneksikan untuk dapat terhubung dengan virtual router yang lain.

Misal dari Router Darussalam kita dapat masuk ke Router Lamnyong, dan router yang lainnya

[admin@mikrotik] > system telnet 192.168.1.2 (IP pada Virtual Router yang akan di koneksi)

8.       Setelah kamu ketikkan perintah nya, kamu harus melakukan login untuk dapat terkoneksi dengan virtual lain.

Mikrotik v3.30

Login:

Password:



Seperti pada gambar, virtual Router Darussalam dapat terhubung ke Virtual Router Lamnyong, Walaupun Router Darussalam Berada pada virtual nya sendiri. Begitu juga antara Virtual Router Darussalam dengan virtual router Lainnya.

Lakukan langkah yang sama pada Virtual* yang lainnya yaa..

Mmmhh.. ok bloger!! Cuma demikian aja yang dapat kami post, moga bermanfaat yaa..

Kalo dha yang kurang , mohon D maklumi, yaa..kita masih sama* belajar lhoo.. ^_^
